英伟达在 RTX 3090 / 3080 旗舰显卡上使用了 Ampere GA102 GPU 核心,预计未来几月还会在其它 SKU 中见到它的身影,包括 GeForce / Quadro 产品线。不过在此之前,擅长各种芯片透视的 Fritzchens Fritz,已经向我们展示了 RTX 30 系显卡核心的高清图片。

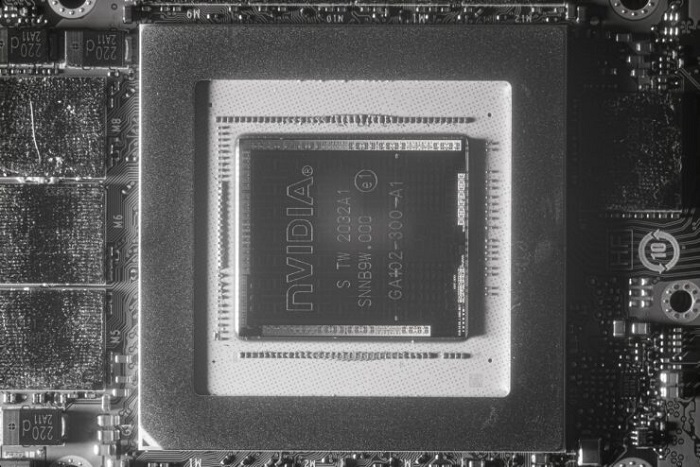

在将 GeForce RTX 3090 显卡的散热器拆掉之后,即可看到裸露的 GA-102-300-A1 核心。由于没有顶盖(IHS),本次透视工作也相对轻松。
需要指出的是,完整的 GA102 Ampere GPU 规格尚未被英伟达正式启用。其中包括了 7 组图形处理集群,每组 * 12 个 SM 单元。
GA102 Ampere GPU 的封装尺寸为 628.4 m㎡,内有 283 亿个晶体管,含 84 组 SM 单元 / 10752 核心,辅以 10MB L1 + 6MB L2 缓存,以及光栅(ROP)/ 纹理贴图(TMP)单元、内存控制器、以及 NVLINK 高速 I/O 接口。
Ampere GPU 的 SM 单元还分成了四大块,每块具有 32 个 FP32 / 16 个 INT32 内核,以及配套的 Tensor 内核和 Warp 调度单元,并且每个模块还有新增的 L0 指令高速缓存 + 64KB 寄存器(每个 SM 单元 256KB)。
最后附上 Locuza 分享的 GA102 GPU 核心的各模块注释,并且我们迫不及待地看到其针对 AMD Radeon RX 6000 系列“Big Navi”(Navi 21)GPU 的核心分析。
