站长资讯网近期，intel为300系列增添了新成员，发布了一款B365芯片组，本以为是B360的升级版，但是从B365芯片的规格中我们可以发现，它的制程工艺从14纳米FinFET退回至22纳米HKMG+，估计是因为intel 14纳米产能不足的缘故吧。intel B365芯片组主板怎么样？下面装机之家分享一下B365和B360主板的区别对比。
不过根据最新爆料，基于B365芯片组其实是上一代H270芯片改进而来的，有点类似H310C基于H110，B365芯片组的规格和H270基本相同，均为22nm制程工艺，支持16条PCI-E 3.0总线、8个USB 3.0和6个USB 2.0接口、6个SATA 6Gbps接口(RAID 0/1/5/10)，并支持傲腾技术，每通道两条内存，封装面积为23×24平方毫米，热设计功耗6W。
B365和B360主板的区别对比
B365与B360芯片一样，可以同时支持八代和九代CPU，不过目前B360和其它300系列芯片均为14纳米工艺制造，而刚发布的B365芯片采用是22纳米工艺，不支持RAID磁盘陈列，不支持USB 3.1，不支持Wireless-AC 802.11ac Wi-Fi等。值得注意的是，由于B365芯片组的ME版本和H310C一样同为v11.0， 极大概率意味着它可以让9代酷睿在Win7平台上点亮。
intel B365芯片组主板怎么样？
B365芯片组相比B360不仅仅是工艺的倒退，规格上也有缩水，如果用户单纯从数字来看，有点误导消费者的感觉，以为真是B360芯片组的升级版，其实不是，规格并不如B360芯片组。

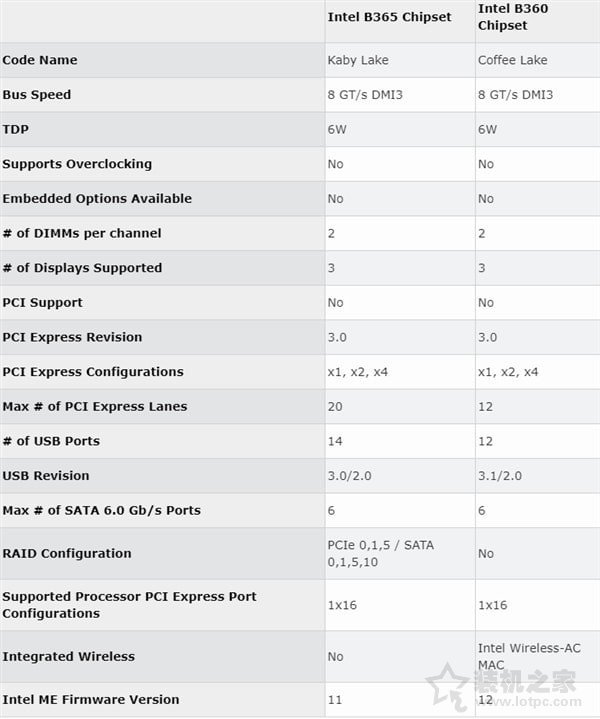

B365和B360主板规格对比
