电脑主板虽然不是决定性能的因素,但是它决定了电脑主机的稳定性。随着CPU主频和系统总线工作频率的不断提高,用户对主板供电的要求越来越高,尤其是超频玩家,对主板的供电往往比较注重。那么如何查看电脑主板是几项供电的?下面装机之家分享一下电脑主板供电相数基础知识科普篇。
主板
如何查看主板是几项供电的?
一般来说,完整的一个相完整的主板供电主要由以下4个部分组成:
PWM控制器
MOS驱动器
MOS桥
电感以及输出电容
很多新手朋友判断主板是几项供电,一般是去数CPU附近黑块电感数量,有几个黑块电感就代表有几相供电主板。这种方法,有时候确实可以这样简单大致判断,但很多时候也不准确,存在误差。
因为,现在有很多主板厂商为了方便“忽悠”或者说“迷惑”消费者,有时候甚至会把本来不属于Vcore与Uncore段的供电元件混在一起,让人误以为“加了料”。但实际并不是这样,这里不仅仅要搞清楚真倍相,同步相还是“虚倍相”的问题,还要学会辨析不属于这两段供电的元件区分。
而大部分的主板供电都和处理器的设计结构有着密切的关系,而厂商也常常利用这种结构的差异去制造误解。如果不熟悉结构,单纯靠着一般的“常识(比如数电感)”,去判断主板的供电结构的话,很容易被带进坑里。所以下面就来说说主板供电到底怎么看。

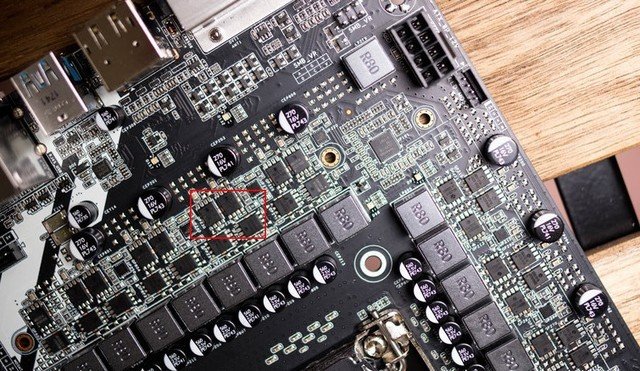

一般来说,主板上的1个电感+2个电容+4个MOS管为1项供电,有的主板则为1个电感+1个电容+2个MOS管,虽然偷工减料,但也算1项供电。
主板的开关电源供电模块主要供CPU和GPU(显卡)使用,通常是由MosFET、电感、电容以及PWM脉冲宽度调制芯片四类元件组成,以下是Intel和AMD处理器供电基本部分区别。
Intel八代酷睿供电基本分为四部分:
VCC(核心供电)
VCCGT(核显供电)
VCCIO(IO供电)
VCCSA(外围供电)
AMD Ryzen锐龙处理器的供电部分为三个或四部分:
VDD(核心供电)
VDDNB(IO供电)
SOC(外围供电)
GT(核显供电(如果有))

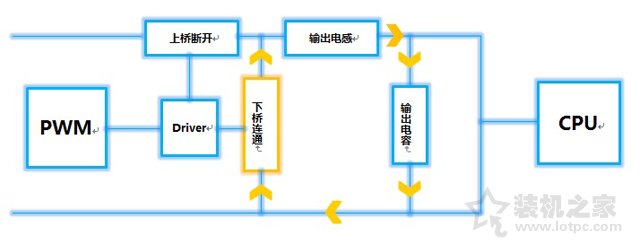

对于主板供电来说,最绕不开的是 MOSFET管、电感、电容、PWM脉冲宽度调制芯片,1相完整的供电必须包括这四个部分,其工作原理如下图所示。
各部分的功能作用:
PWM:得到VID,输出N路脉宽可调方波,控制MOSFET的开关得到相应电压。
MOSFET Driver:根据PWM的方波信号,控制MOSFET的开关。
MOSFET:起到开关的作用,通过它的开关频率我们可以得到相应的电压。
输入/输出电感:磁能与电能的相互转化,起滤波以及储能作用,搭配MOSFET在一定时间内的开关可以得到相应的电压。
输入/输出电容:存储电能为CPU供电,同时起到滤波的作用。
简单来说整个过程是:PWM产生各相的信号,各相的MOSFET Driver控制各相上桥和下桥MOSFET的开关,各相电感与输出滤波电容储能,输出滤波电容再为CPU供电。
下面认识下这些主板上的供电小模块。
1、MOSFET管:
MOSFET,中文名称是场效应管,一般被叫做MOS管。这个黑色方块在供电电路里表现为受到栅极电压控制的开关。每相的上桥和下桥轮番导通,对这一相的输出扼流圈进行充电和放电,就在输出端得到一个稳定的电压。
每相电路都要有上桥和下桥,所以每相至少有两颗MOSFET,而上桥和下桥都可以用并联两三颗代替一颗来提高导通能力,因而每相还可能看到总数为三颗、四颗甚至五颗的MOSFET。
