cad剖切符号怎么画 autocad画剖切符号教程

　　作为一名刚开始了解CAD制图的人，对于一些基础符号的绘制都不是很熟悉，不知道cad剖切符号怎么画也很正常，接下来小编就来为CAD初学者带来入门教程之autocad画剖切符号，两种方法任选，有需要的可以来看看，记得有时间就去联系一下哦!

>>点击快速下载AutoCAD软件：AutoCAD<<

　　cad剖切符号怎么画

　　方法一：

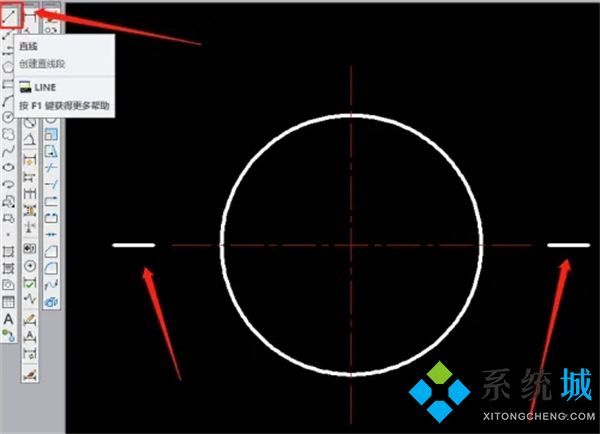

　　1、使用直线工具画线

　　在cad工具栏中使用直线工具，沿着剖切线对称绘制两段直线。

　　2、输入指令LE

　　在编辑区中，输入快捷质量“LE”按下空格键。

　　3、绘制引线

　　在直线上绘制引线，指明剖切的方向即可完成剖切符号的绘制。

　　方法二：

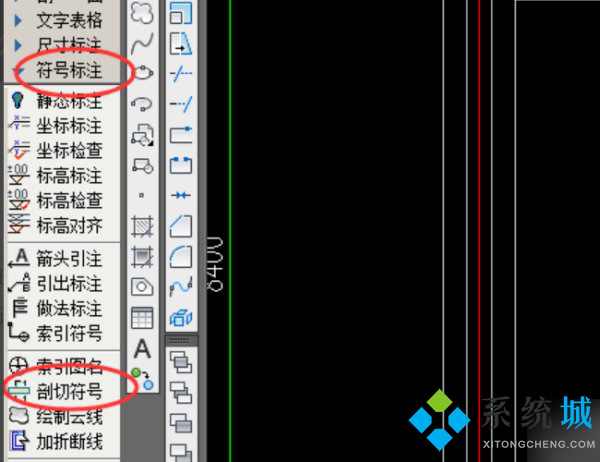

　　1、点击符号标注/剖切符号

　　首先在电脑上打开一个目标图形，然后依次点击软件界面左侧工具菜单中的【符号标注/剖切符号】选项。

　　2、设置编号，设置符号位置

　　然后在出现的对话框中设置编号，接着在图形中需要设置符号的位置点击。

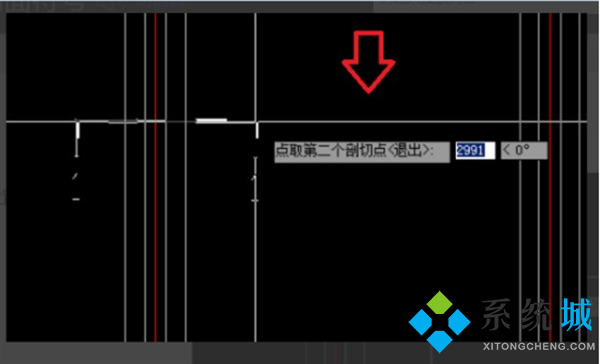

　　3、选择设置符号的第二点

　　点击之后，然后再在图形上选择设置符号的第二点。

　　4、符号位置设置好后，再设置符号方向

　　符号的位置设置好后，再移动鼠标来设置符号的方向，点击鼠标左键确定。

　　5、完成以上设置，就可以绘制剖面符号

　　完成以上设置后，即可在AutoCAD软件中绘制剖面符号。

　　以上就是小编为大家带来的cad剖切符号怎么画的两个方法教程，第一种最为简单快捷了，但是需要反复练习才能记住，希望可以帮到大家。
