cad粗糙度符号怎么标注 CAD如何标注粗糙度

　　cad粗糙度符号怎么标注?cad是一款需要熟能生巧的软件，不少新手对于里面的各种符号都不熟悉，本期小编要为大家带来的是CAD如何标注粗糙度的教程，有需要的可以来看看，有时间记得多加联系哦。

>>点击快速下载CAD梦想画图软件：CAD梦想画图<<

　　cad粗糙度符号怎么标注

　　工具/原料

　　设备：联想y7000

　　系统：windows11系统

　　软件：cad梦想画图

　　方法/教程

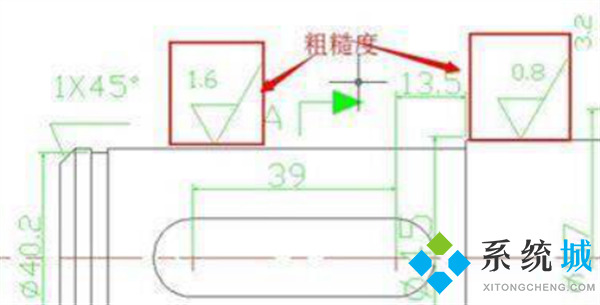

　　1、首先，我们一起来看下粗糙度的符号，如图所示(用红色线条框出来的)：

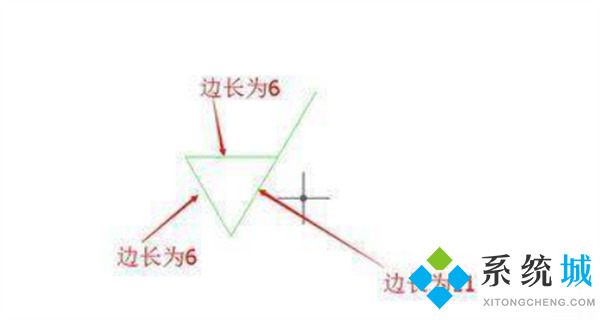

　　2、可以选择在空白处标出粗糙度符号，夹角为【60°】。

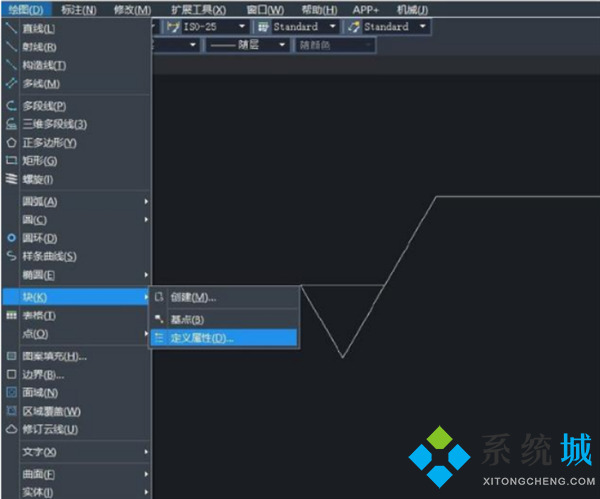

　　3、画出后，点击【绘图→块→定义属性】，弹出【属性定义对话框】。

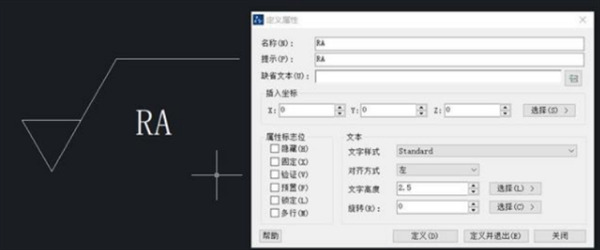

　　选择如下参数：对正：中心-上，文字样式：Standard，文字高度：2.5。(特别提醒一下小伙伴，这步骤是非常重要的，一定不要操作错误哟!)

　　4、接着，在上边插入数字(如图所示)。

　　5、接下来创建块。【绘图→块→创建】，弹出块定义对话框。名称：【粗糙度】，【拾取插入点】;【选择对象为整个图形。】

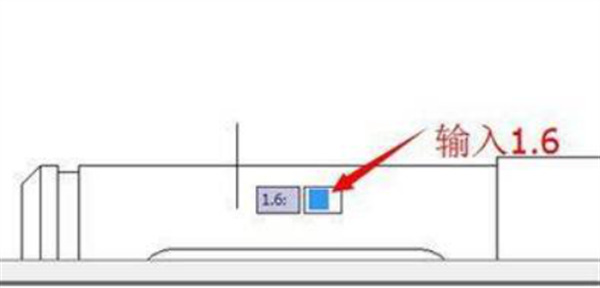

　　6、创建成功后进行插入：【点击插入】——【选择粗糙度】——选【择放置的位置】——【输入数值】。

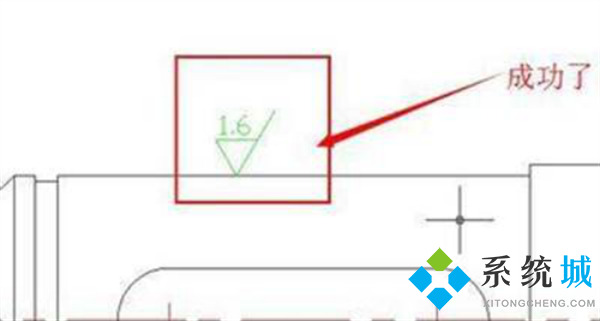

　　7、成功插入粗糙度，结果(如图所示)，就代表成功了。

　　以上就是小编为大家带来的cad粗糙度符号怎么标注的方法教程，希望可以帮到大家。
