cad标高符号怎么画出来 cad标高怎么标注快捷键

　　cad标高符号怎么画出来?在CAD绘制图纸时，我们经常需要一些标注符号，标高是非常重要的标注内容，软件还有大量的快捷键方便我们制图，下面小编就来为大家讲一讲具体操作步骤以及cad标高怎么标注快捷键，有需要的小伙伴快来看看吧!

>>点击快速下载CAD梦想画图软件：CAD梦想画图<<

　　cad标高符号怎么画出来

　　工具/软件

　　电脑型号：惠普暗夜精灵8

　　系统版本：windows11系统

　　软件版本：CAD梦想画图

　　方法/教程

　　1、打开CAD软件，并打开下方“极轴”，然后单击鼠标右键，选择设置，启用极轴追踪，并将增量角数值设置为45，再点击确定。

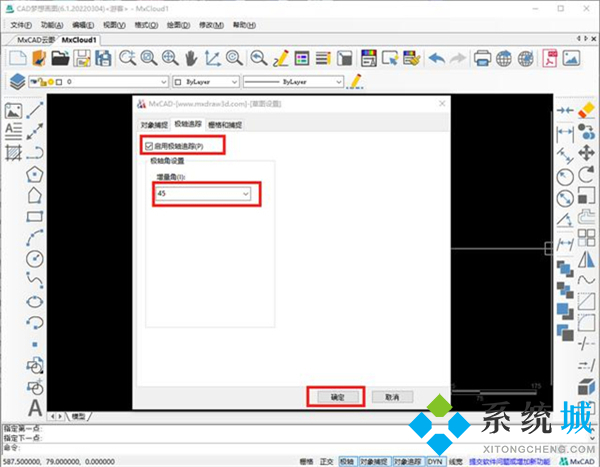

极轴设置

极轴增量角

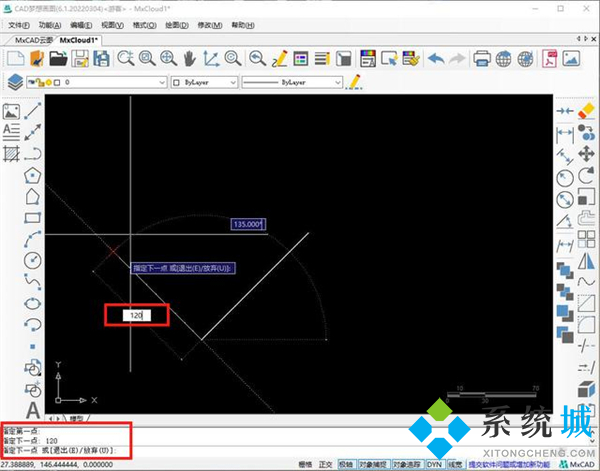

　　2、使用CAD直线命令，指定第一个点，拖动鼠标，会自动捕捉45度角。然后输入直线长度120，按下空格键。接着向左上方移动，再次输入长度120，按下空格键。然后拖动鼠标水平向右，输入直线长度为450，按下空格，并结束命令。

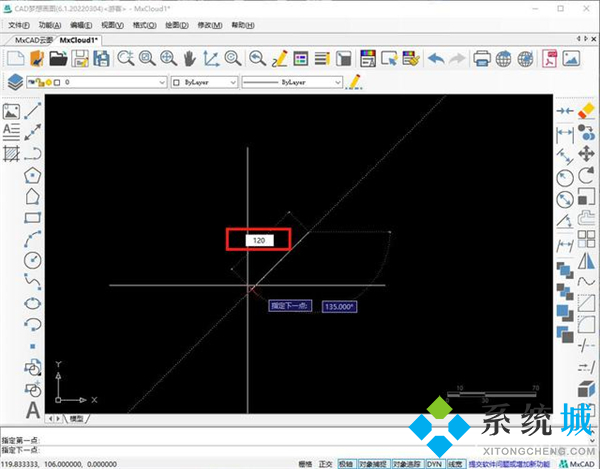

直线长度120

再次输入长度120

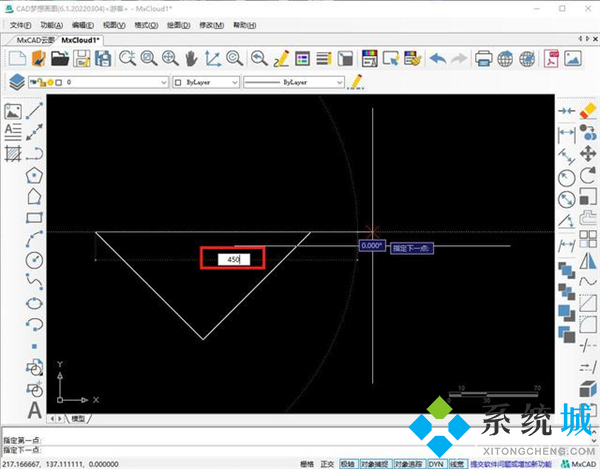

输入直线长度为450

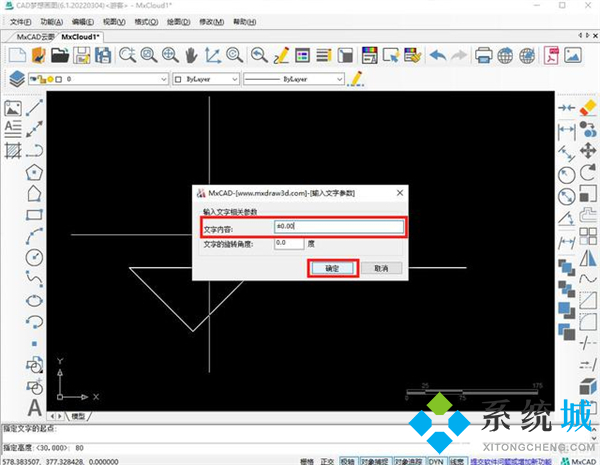

　　3、接下来就是绘制CAD标高符号的文字内容了，点击文字按钮，并指定文字起点。接着输入文字高度，按下空格。接着在弹出的“输入文字参数”面板，输入标高符号的文字内容，再点击确定，文字标注完成，若是文字位置不合适，可以关闭极轴，再使用移动命令，将文字移动到合适的位置。

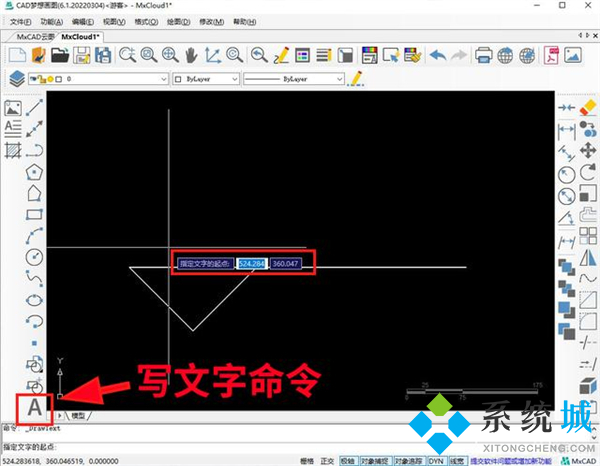

点击文字按钮

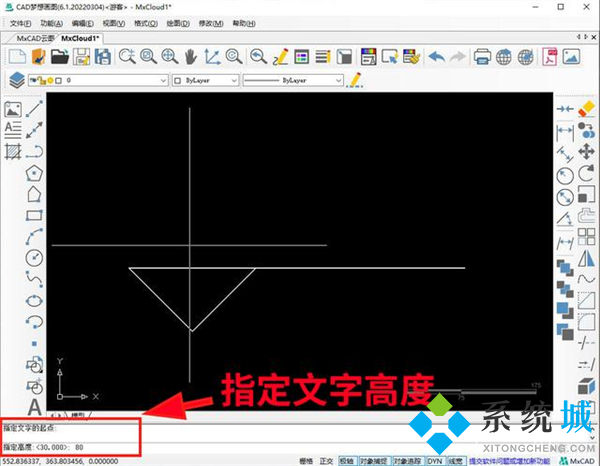

文字高度

文字内容

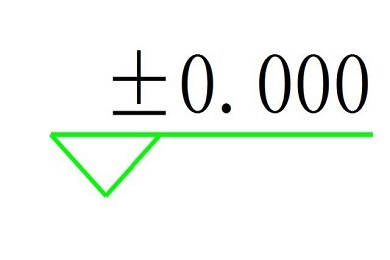

标注完成

　　cad标高怎么标注快捷键

　　cad标高符号快捷键是【b】

　　1、首先，打开cad软件，在上方工具栏中找到块，点击下方小三角，找到定义性图标，点击打开【性定义】对话框，进行属性设置。

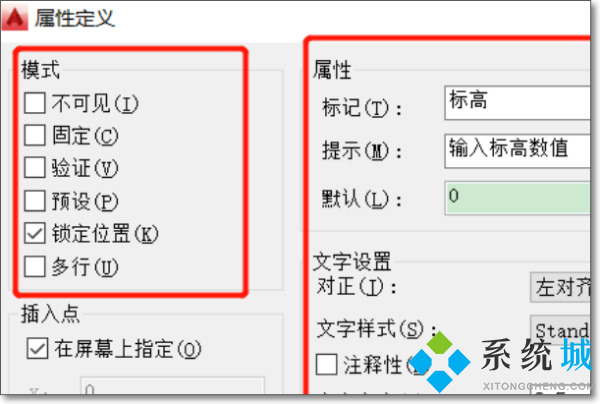

　　2、将模式设置为验证，属性框内标记栏输入：【标高】，提示栏输入：【输入标高数值，默认栏输入：0】，其他设置如图所示，点击【确定】，将标高二字放置在三角之上。

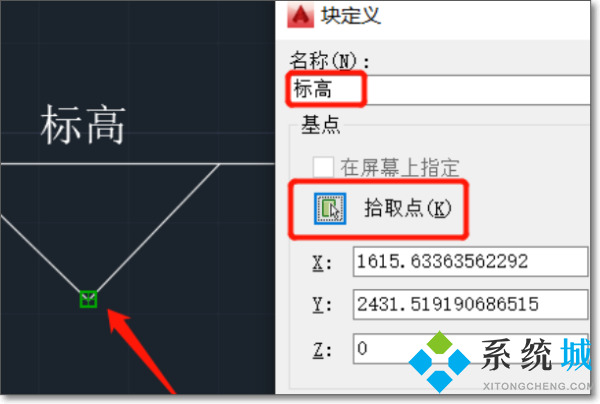

　　3、选中标高图形和定义的属性，按【快捷键b】，回车确定，弹出块定义窗口，给块命名，然后指定基点，如图，定义基点为三角下方的点，点击确定。

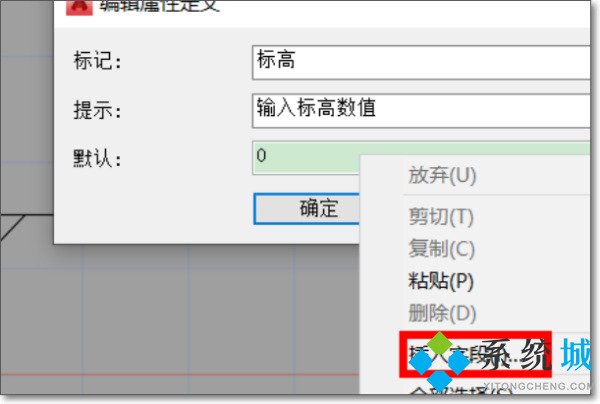

　　4、定义好图块之后，选择图块，右键在列表中选择编辑器，点击，进入块编辑器，双击标高字体，弹出编辑属性定义窗口，在默认栏，右键，选择插入字段。

　　5、在弹出的字段窗口，找到对象，点击对象下方的公式。

　　6、在右侧公式窗口，右键选择【插入字段】。

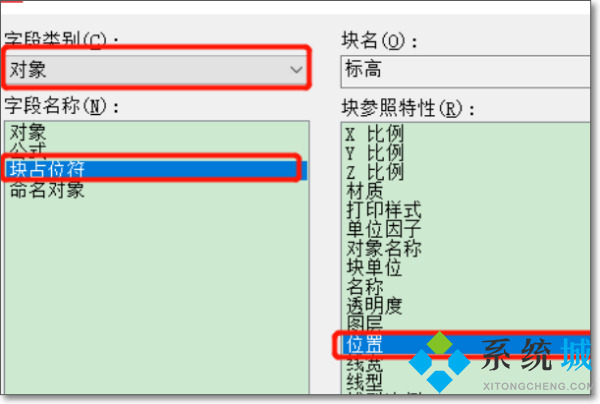

　　7、在弹出的字段窗口同样选择【对象】，【块占位符】，右侧列表选择【位置】，坐标勾选y坐标，点击确定。

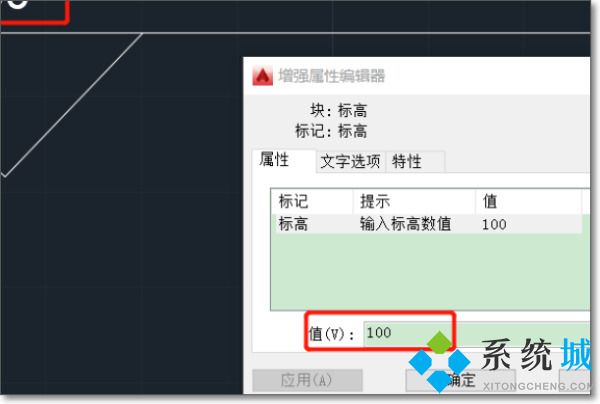

　　8、关闭块编辑器，双击刚才的标高，弹出增强属性编辑器，在下方的之中输入标高数值，就看到标高符号上的数据跟着变化了。保存一下标高文件，然后就可以对图纸进行标高标注了。

　　以上就是小编为大家带来的cad标高符号怎么画出来以及cad标高快捷键的全部内容，希望可以帮到大家。
