cad箭头符号在哪里
方法一：

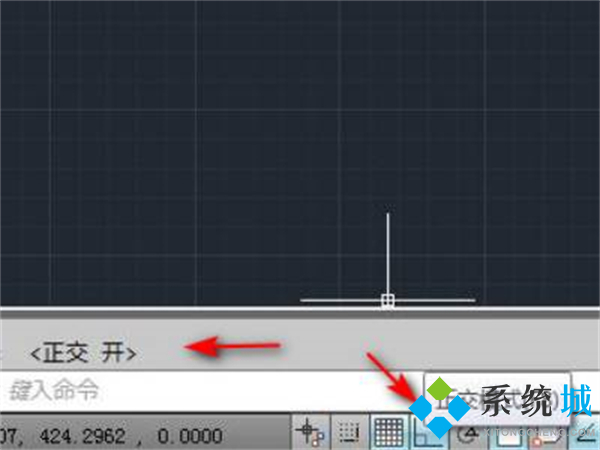

1、打开CAD软件，再把“正交”打开，命令栏会提示“正交开”。

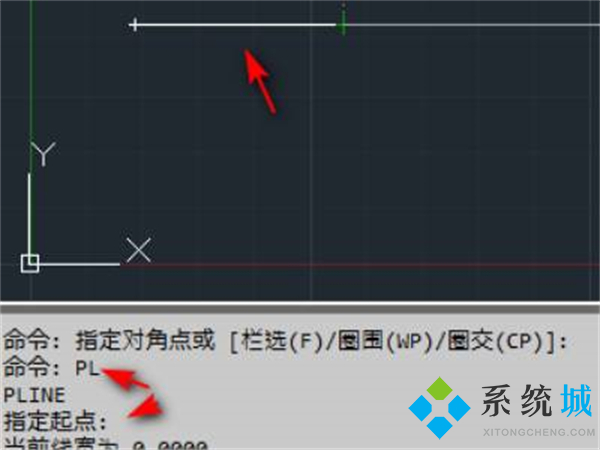

2、在命令栏里输入“pl”命令后点击回车键，在cad中画直线。

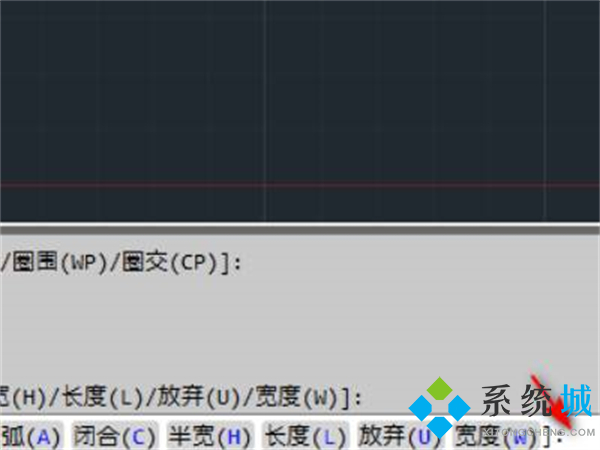

3、画完直线，在“指定下一点”中选择并输入“w”点击回车键。
4、输入以后，在指定两个起点和端点的宽度，起点输入“80”并回车，端点输入“0”并回车。

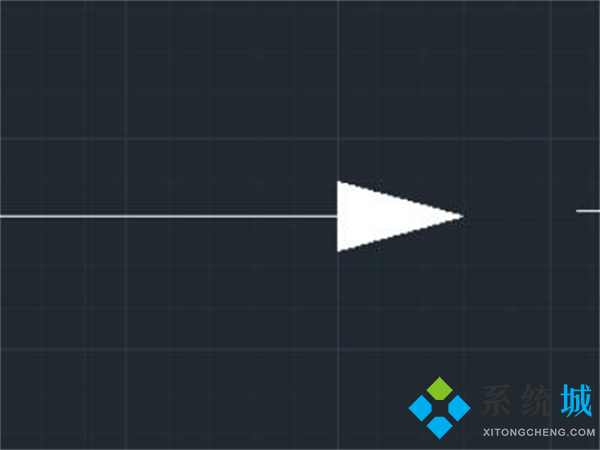

5、设置号参数并回车以后，即可在直线一端添加箭头符合。
方法二：

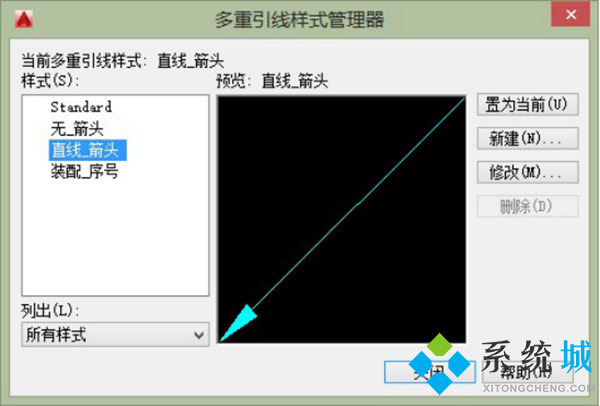

1、首先，打开cad，点击菜单栏上的【格式】按钮，在点击【多重引线样式】，打开【多重新因样式管理器】对话框，如下图所示。

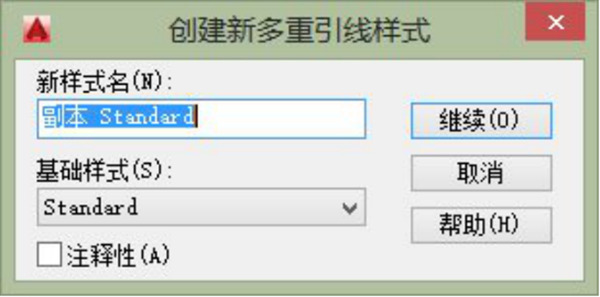

2、然后，单击【新建】按钮，打开【创建新多重引线样式】对话框，如下图所示。
3、单击【继续】按钮，打开【修改多重引线样式】对话框，如图所示，切换至【引线结构】选项卡，取消勾选【自动包含基线】，如下图所示。

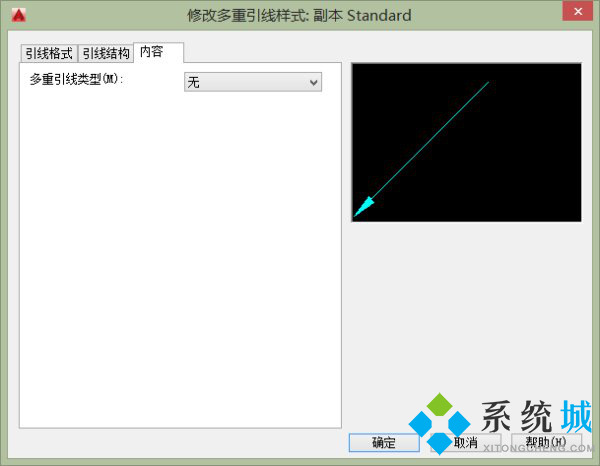

4、切换至【内容】选项卡，设置【多重引线类型】为【无】，如下图所示。

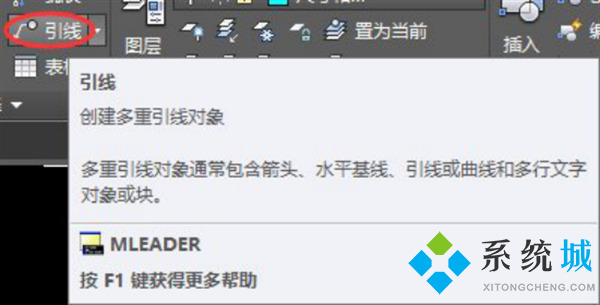

5、最后，用【引线】命令绘制箭头即可，如下图所示。
以上就是小编为大家带来的cad箭头符号在哪里的两种方法教程，小编认为第一种比较常用，希望可以帮到大家。
