　　cad焊接符号怎么画?在cad中想要绘制焊接符号，方法其实很简单，下面是小编带来的图文具体操作步骤，另外，想要快速获得焊接符号的小伙伴可以来试试带来的cad焊接符号快捷键，还不会的小伙伴可以来这里学习一下哦。

>>点击快速下载AutoCAD软件：AutoCAD<<

　　cad焊接符号怎么画

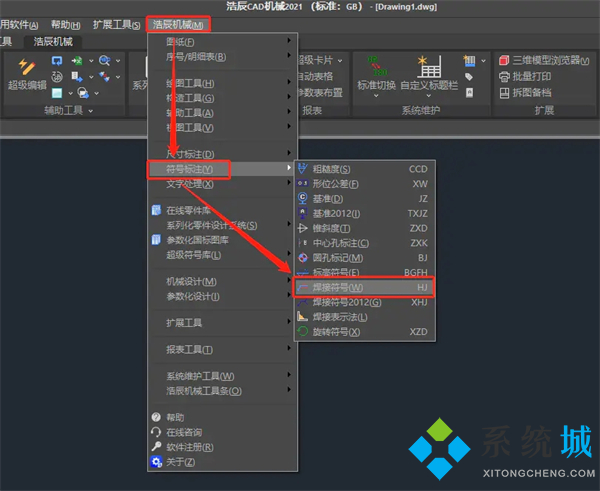

　　1、启动CAD机械软件后，在菜单栏中依次点击【机械】—【符号标注】—【焊接符号】。

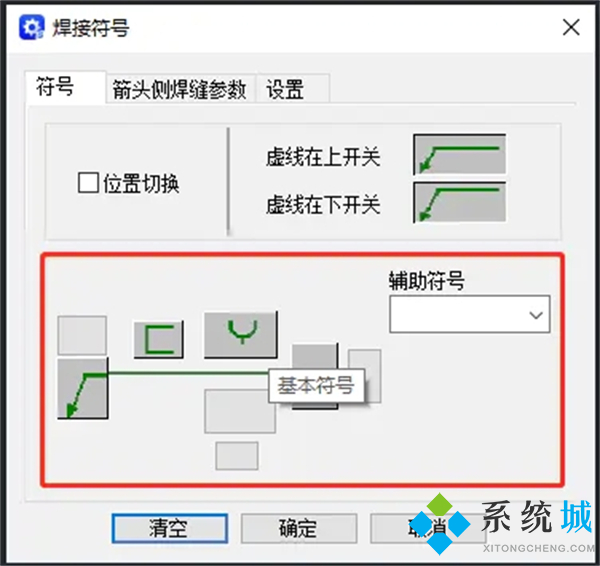

　　2、执行命令后会弹出【焊接符号】对话框，在【符号】选项卡中设置焊接基本符号。

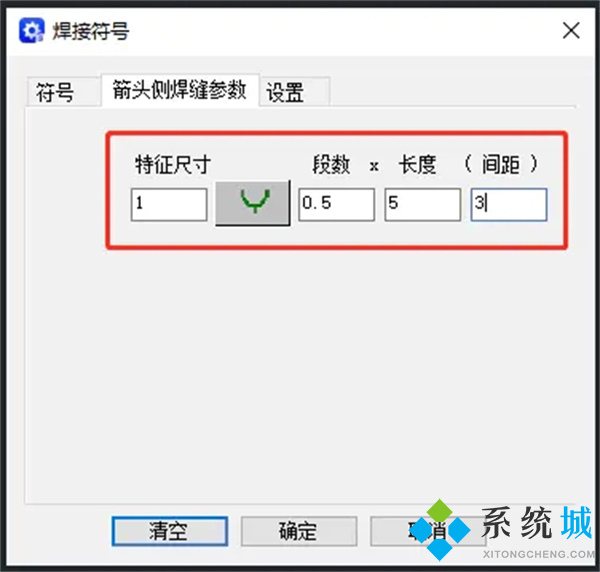

　　3、接着在【箭头侧焊接缝参数】选项卡中设置相关的焊缝尺寸。

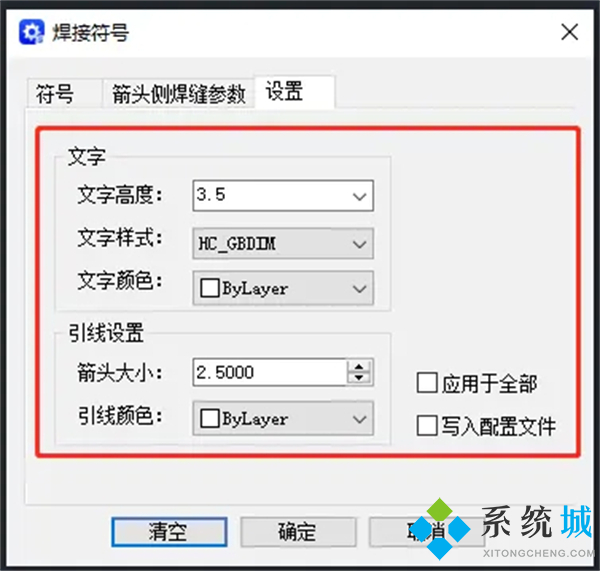

　　4、在【设置】选项卡中设置相关的文字和引线参数。

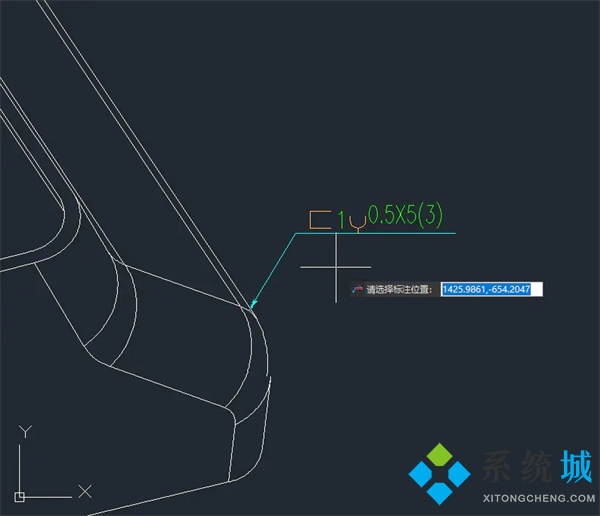

　　5、全部设置完成后点击【确定】，根据提示在图纸中选定标注引出点，选取下一点，点击回车键确认；最后确定标注位置即可完成焊接标注。

　　cad焊接符号快捷键

　　1、焊接(Weld)所选的材质点：Alt+Ctrl+W

　　2、焊接(Weld)到目标材质点：Ctrl+W

　　以上就是小编为大家带来的cad焊接符号怎么画以及cad焊接符号快捷键的全部内容，希望可以帮到大家。
