　　cad索引符号怎么画？在cad中绘制了剖面符号之后，会需要添加索引符号，很多小伙伴在学习了剖面符号绘制之后就想要学习cad索引符号，下面小编就来教一教大家，顺带为大家带来cad索引符号快捷键命令，有需要的小伙伴一起来看看吧！

>>点击快速下载AutoCAD软件：AutoCAD<<

　　工具/软件

　　电脑型号：惠普暗夜精灵8

　　系统版本：windows11系统

　　软件版本：AutoCAD软件

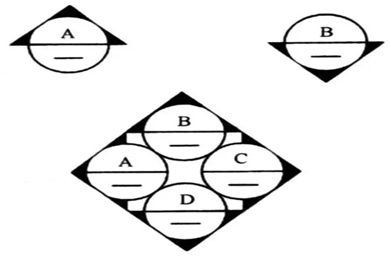

　　cad索引符号怎么画

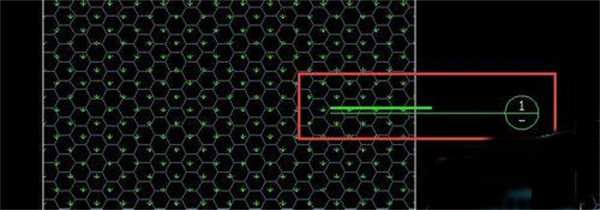

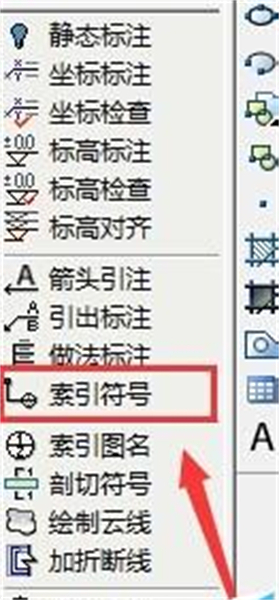

　　1、点开符号标注——索引符号；

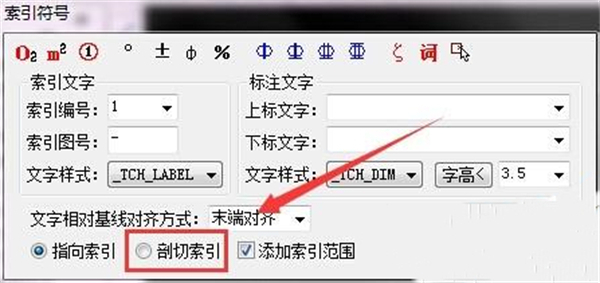

　　2、在弹出来的对话框里面选择剖切索引；

　　3、选择你想要剖切的部分即可；

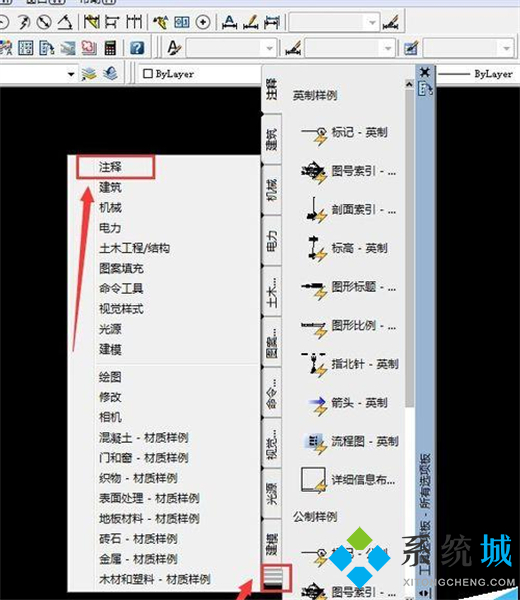

　　4、有时候画图需要的符号在左侧栏没有发现，使用快捷键ctrl+3，在弹出来的工具栏里面看看有没有你需要的。

　　cad索引符号快捷键命令

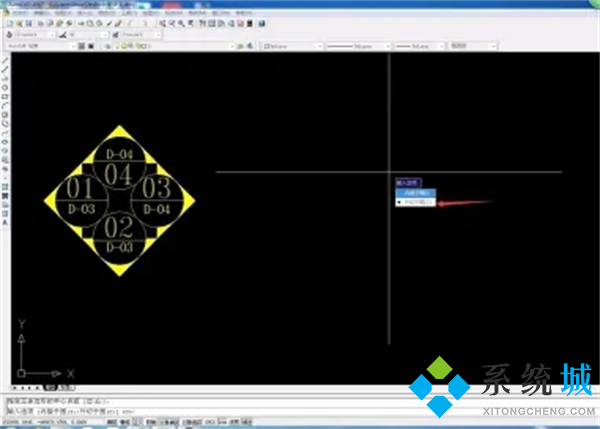

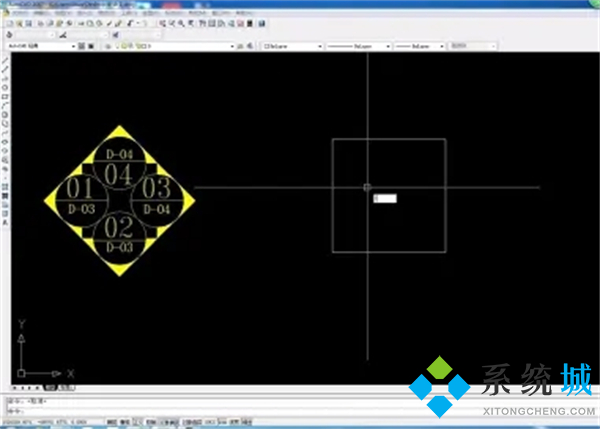

　　1、先输入多边形命令POL，边数为4，外接于圆，拉一个差不多的正方形。

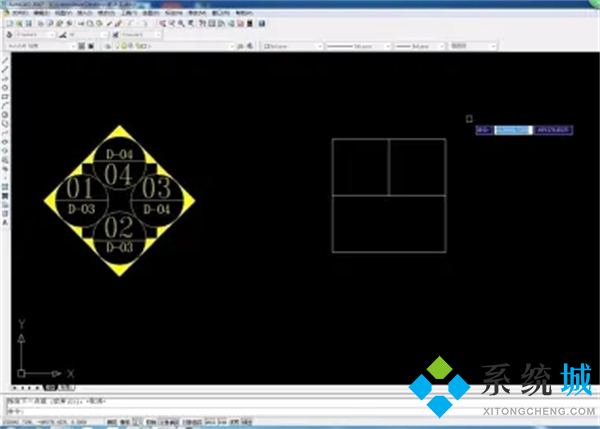

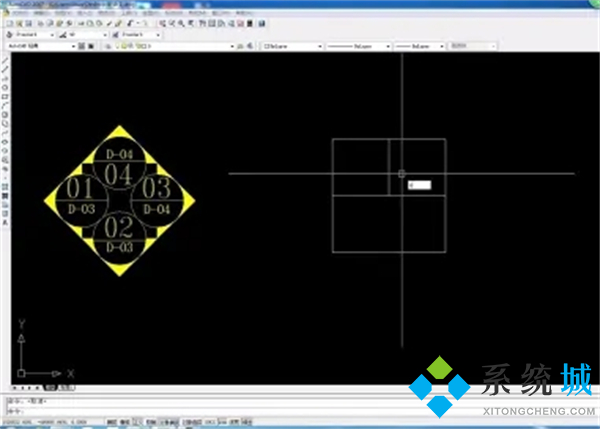

　　2、输入直线命令L，画一下分割线。

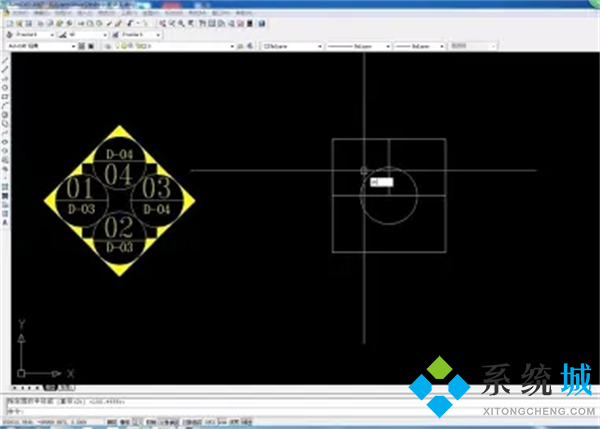

　　3、输入圆命令C，画一个圆半径为短的直线一半。

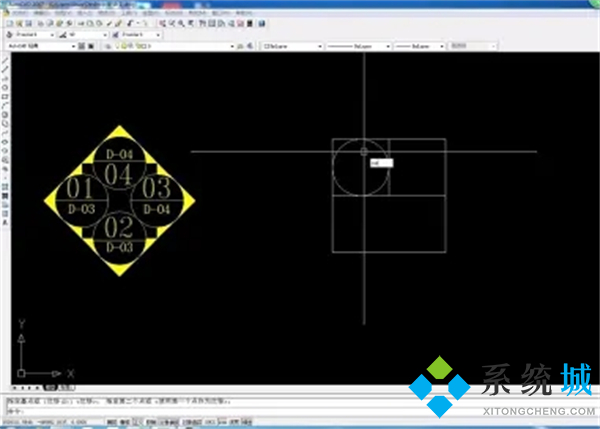

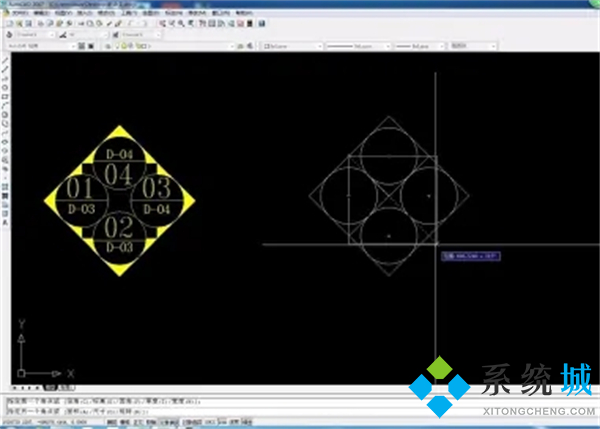

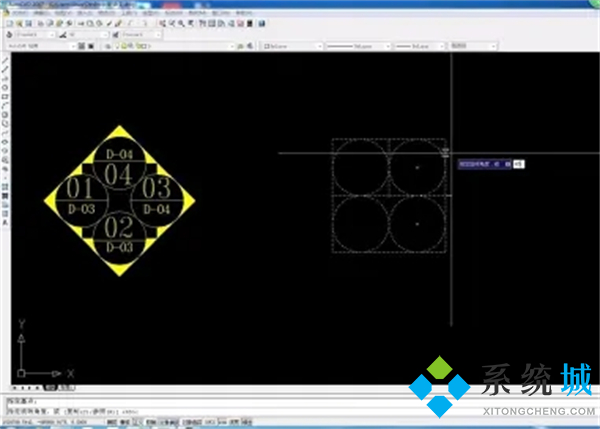

　　4、输入移动命令M，把圆移到四分之一的小正方形里，让圆于四周相切。在输入复制命令CO，分别复制4个圆，是他们都相切。

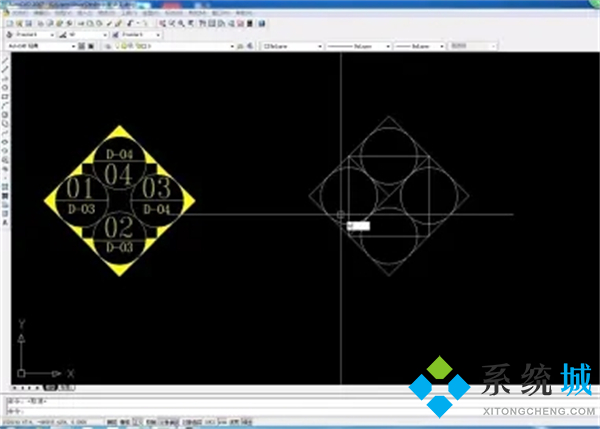

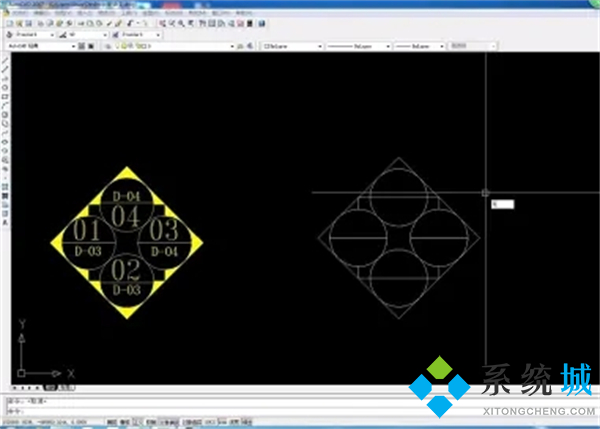

　　5、输入旋转命令RO，框选我们画的图，旋转45度。在输入矩形命令REC，在大的正方形四边中心点画一个矩形。

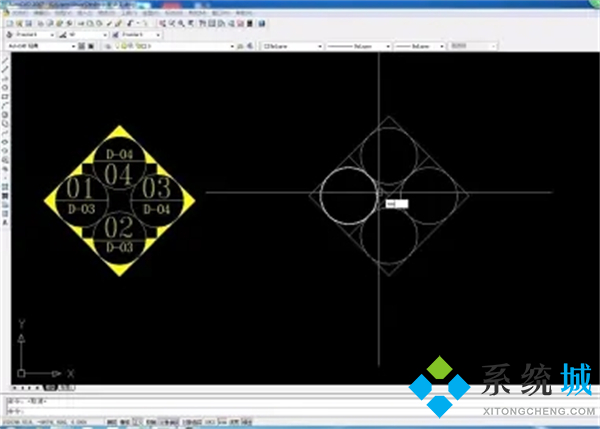

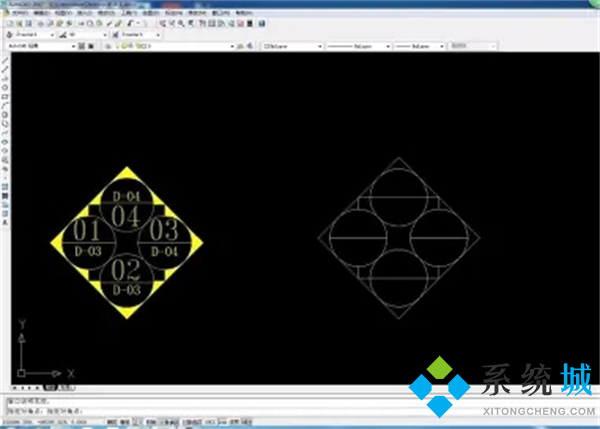

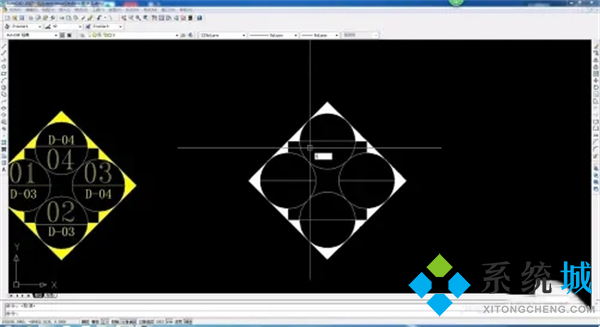

　　6、输入修剪命令TR，修剪不要的线条，其他不用的线条删掉。在用直线命令L，分割每一个圆。

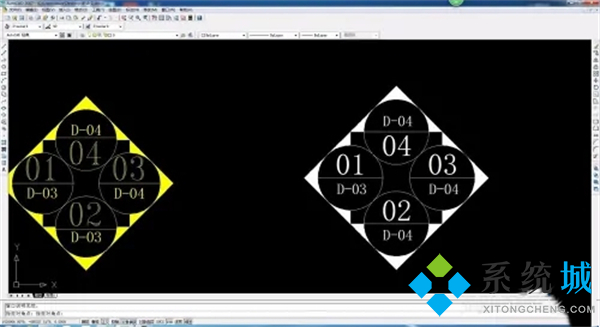

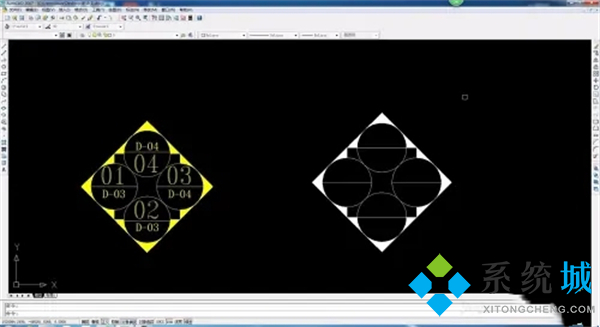

　　7、输入填充命令H，把四周的空白处填充起来。

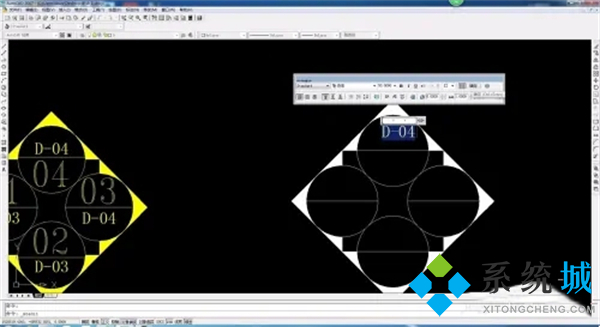

　　8、再输入文字命令T，输入我们需要的文字。

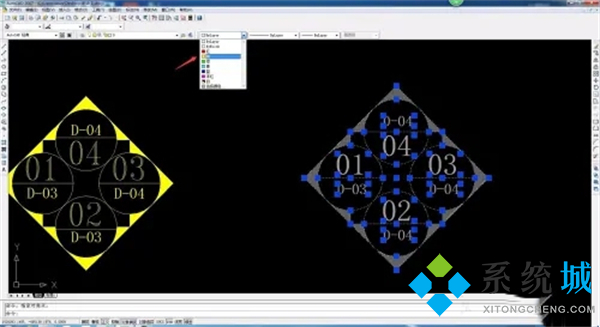

　　9、最后框选我们画的索引符号，给他一个颜色，看自己线性来定，这里就基本完成了一个索引符号了。

　　以上就是小编为大家带来的cad索引符号怎么画以及cad索引符号快捷键命令的全部内容，希望可以帮到大家。
