excel柱形图带涨跌箭头的柱形图

excel柱形图带涨跌箭头的柱形图,前天刚学习了一个excel的新技术,叫“excel柱形图”授课老师对我们说,这一技术的专业全称为“excel柱形图带涨跌箭头的柱形图”今天宝宝把这个技术分享给大家,不用谢哦~

带有涨跌箭头的柱形图简单的柱形图说服力是有限的,添加涨跌箭头,可以使数据的变化情况更为直观。今天就给大家带来一个图表技巧——制作带涨跌箭头的柱形图。

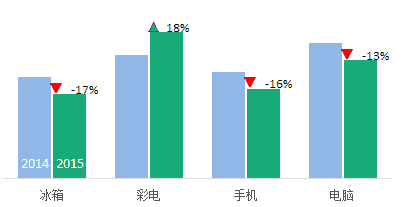

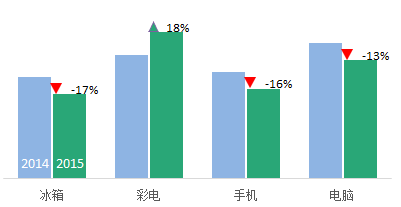

基础数据与图表效果

excel柱形图带涨跌箭头的柱形图

excel柱形图带涨跌箭头的柱形图

第一步

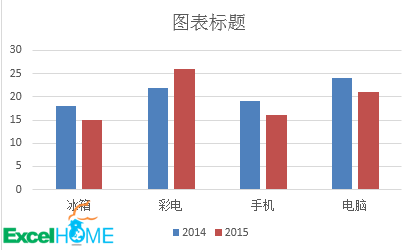

单击数据区域任意单元格,点击【插入】【簇状柱形图】。插入一个默认样式的柱形图。

excel柱形图带涨跌箭头的柱形图

第二步

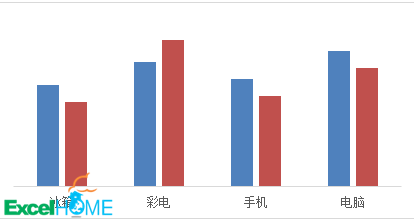

依次单击网格线,按Delete键清除。同样的方法,去掉图表标题,主纵坐标轴、图例项。

excel柱形图带涨跌箭头的柱形图

第三步

右键单击图表数据系列【设置数据系列格式】,系列重叠为-8%;分类间距为90%。

excel柱形图带涨跌箭头的柱形图

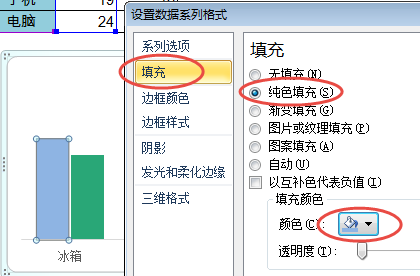

设置数据系列填充颜色:

excel柱形图带涨跌箭头的柱形图

第四步

添加辅助数据。

Y轴1公式为:

=IF(C2<B2,C2+1,NA())

Y轴2公式为:

=IF(C2>=B2,C2+1,NA())

excel柱形图带涨跌箭头的柱形图

复制Y轴1辅助数据,单击图表,按Ctrl+V,图表会增加一个柱形图数据系列。

单击新增的数据系列,【设计】【更改图表类型】,选中【散点图】。

excel柱形图带涨跌箭头的柱形图

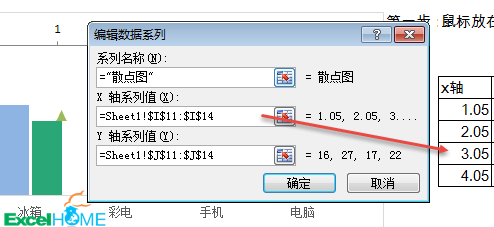

单击图表中的散点图系列,右键【选择数据】,弹出【选择数据源】对话框,单击【编辑按钮】添加系列名称和X轴系列值。

excel柱形图带涨跌箭头的柱形图

第五步

复制Y轴2辅助数据,单击图表,按Ctrl+V,图表会增加一个散点图数据系列。

excel柱形图带涨跌箭头的柱形图

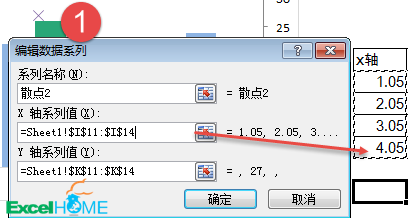

单击图表中新增的散点图系列,参考步骤4添加系列名称和X轴系列值。

第六步

单击次要水平坐标轴,按Delete键清除。

单击次要纵坐标轴,按Delete键清除。

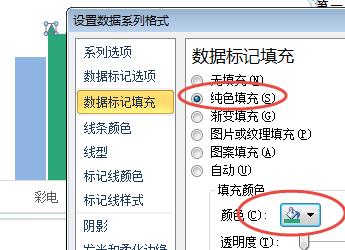

右键单击散点2数据系列【设置数据系列格式】。将数据标记设置为内置三角形。

设置【数据标记填充】为【纯色填充】,颜色选择绿色。

excel柱形图带涨跌箭头的柱形图

第七步

单击【插入】【形状】,选择等腰三角形。

翻转三角形,并设置颜色为红色。

excel柱形图带涨跌箭头的柱形图

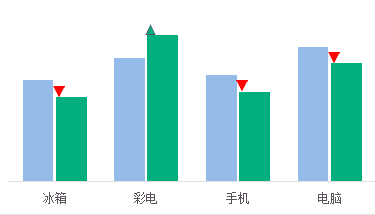

第八步

单击红色的倒三角形,按Ctrl+C复制。

单击散点图数据系列,按Ctrl+V粘贴。

excel柱形图带涨跌箭头的柱形图

第九步

点击散点图数据系列,右键添加数据标签。

辅助列输入用于计算涨跌百分比的公式:

=(C2-B2)/B2

手动依次修改或是使用标签工具修改标签。

最后使用两个文本框添加年份。

excel柱形图带涨跌箭头的柱形图
