Revit楼梯怎么绘制?
方法一

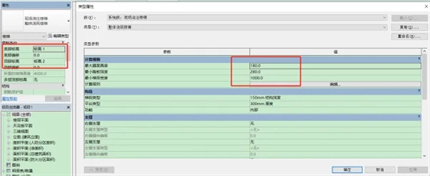

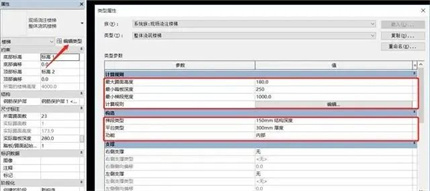

1. 先选择楼梯的类型，进入编辑模式按照需求修改一下最大踢面高度，最小踏板深度，以及构造相关的内容。
2. 在属性栏中通过顶部及底部标高来控制楼梯的高度，接下来调节所需踢面数，实际踏板深度，所需踢面数的确定我们可以根据给定的踢面数量+1，或者踏板数量+2来确定。

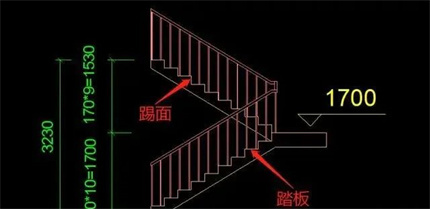

踢面与踏板

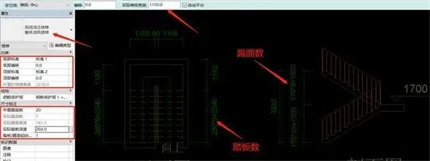

3. 我们在绘制楼梯以后经常会出现高度未达到设定标高的情况(如下)，这时我们只需将左侧的所需踢面数-1即可。

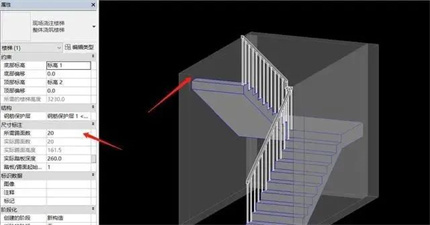

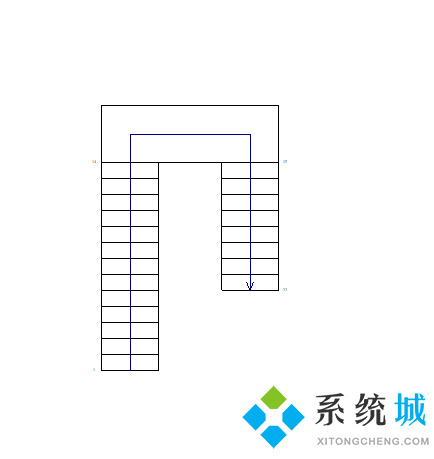

4. 最后完成的楼梯如下，楼梯差一截，或者说高度达不到指定标高的问题已经被解决。
方法二
1.在建筑选项卡中，选择楼梯选项

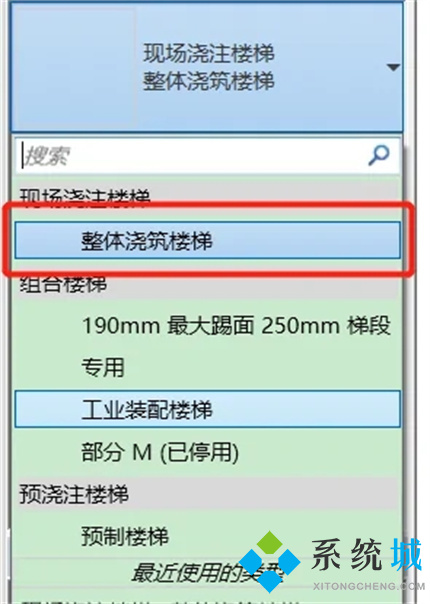

2.在楼梯属性栏下拉选项中选择整体浇筑楼梯

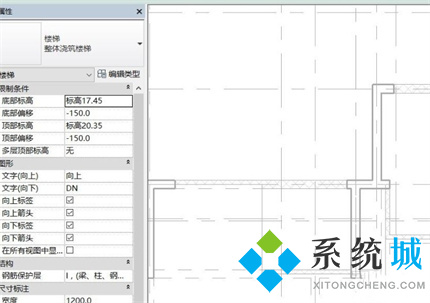

3.设置楼梯标高及相关尺寸

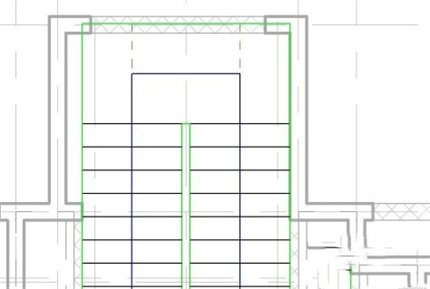

4.在修改选项卡中选择梯段绘制方式
方法三
1.首先第一步我们打开软件之后，在界面中先打开想要绘制楼梯的项目文件，然后点击建筑模块的楼梯图标，在出现的选项中选择按草图绘制楼梯的方式。
2.点击按草图绘制楼梯之后，软件的属性栏就会弹出楼梯的属性内容，我们根据自己的需求来自定义楼梯的属性即可。

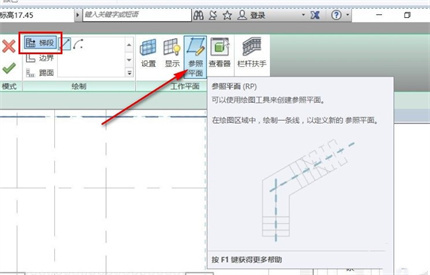

3.定义好楼梯的属性之后我们根据自己的项目图纸信息，定位到楼梯要出现的位置，选择之后点击上方的参照平面选项，点击之后会在视图中绘制辅助轴线定位楼梯。

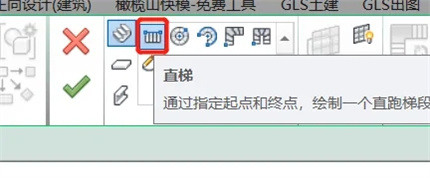

4.定位楼梯的线绘制完成之后，我们双击esc键就会退出参照平面绘制模式，然后就可以开始绘制楼梯了，点击梯段/直线即可在视图中捕捉到定位线开始绘制。
5.绘制完成之后，我们可以使用到上方工具栏中的对齐工具，让楼梯边线对齐到就近的剪力墙，对齐之后点击编辑模式中的小勾图标，即可完成绘制。
6.完成绘制之后，我们就完成了一层楼梯的标准绘制，点击三维视图按钮可以查看楼梯三维效果，如下图中所示。
以上就是系统城为大家提供的三种Revit绘制楼梯的使用教程，小编认为第二种最快捷好用，但是三种方法都能完美帮助大家绘制楼梯，系统城感谢您的观看。
