在使用cad软件的时候经常会遇到各种问题,CAD粗糙度标注功能主要用于在机械零件表面创建表面粗糙度符号并将其装入到绘图区域中的对象,本期小编要带来的是cad表面粗糙度符号怎么打,具体操作如下,有需要的朋友可以来学习一下哦。
>>点击快速下载AutoCAD软件:AutoCAD<<

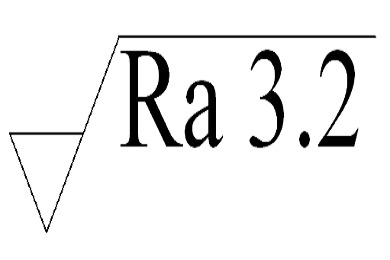

cad表面粗糙度符号怎么打
工具/软件
电脑型号:惠普暗夜精灵8
系统版本:windows11系统
软件版本:Autocad软件
方法/教程
1、新建一个dwg文件并右击右下角“极轴追踪”,选择“设置”。
2、如图所示的方法进行设置。

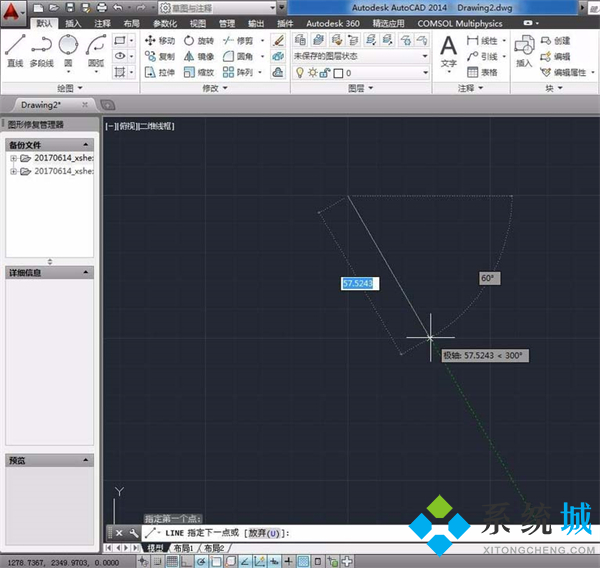

3、开始绘制,追踪角度是30的倍数时有绿色的线条提醒。先画一条边。

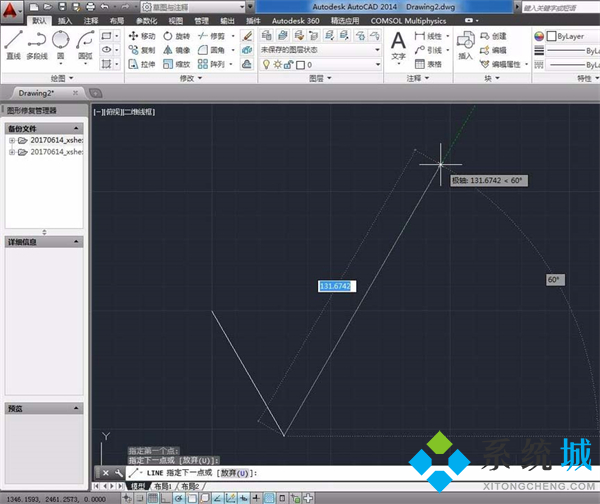

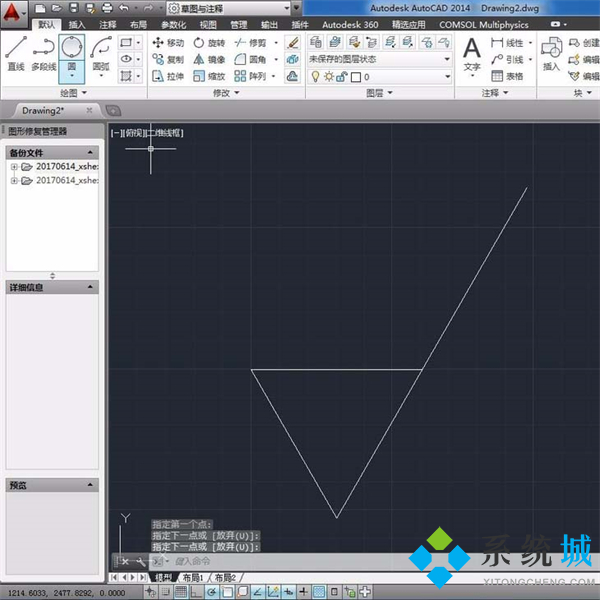

4、同理,画另外两条线。

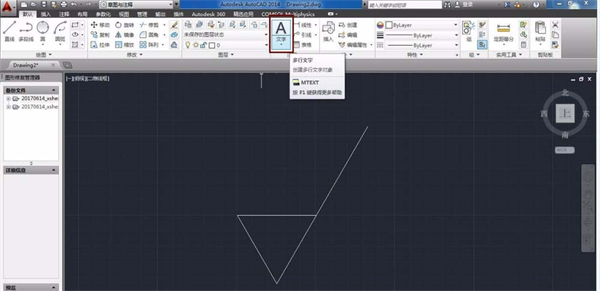

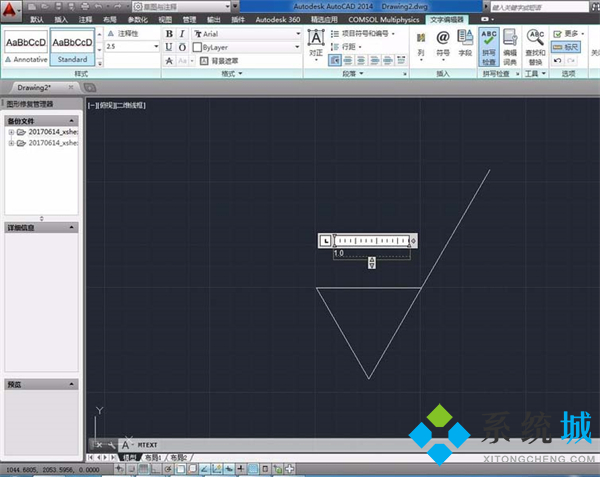

5、添加粗糙度的数值,选择文字添加按钮,并敲入数值如1.0。

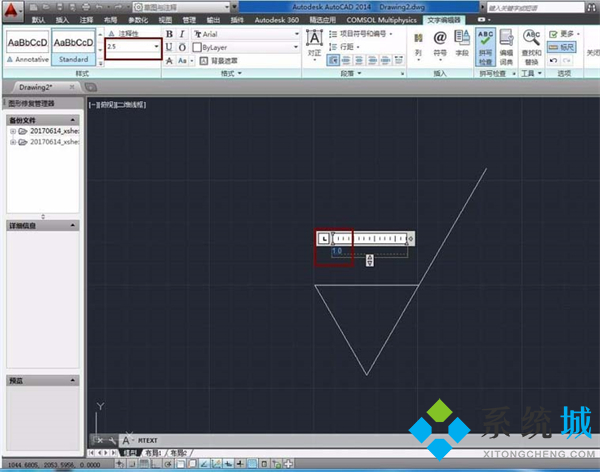

6、文字大小可以通过改变文字高度来改变。选中文字,在文字高度设置框里输入20.文字高度由原来的2.5变成20。

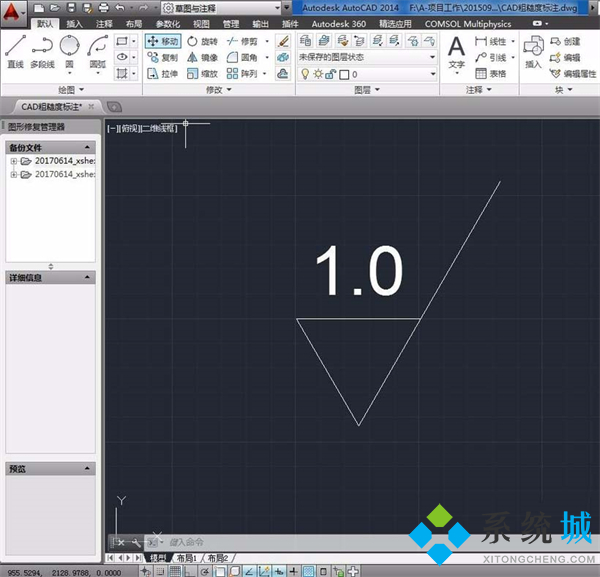

7、选中数字并右击选择拖动,可以改变数字位置。
总结
1、新建一个dwg文件并右击右下角“极轴追踪”,选择“设置”。
2、如图所示的方法进行设置
3、开始绘制,追踪角度是30的倍数时有绿色的线条提醒。先画一条边。
4、同理,画另外两条线。
5、添加粗糙度的数值,选择文字添加按钮,并敲入数值如1.0
6、文字大小可以通过改变文字高度来改变。选中文字,在文字高度设置框里输入20.文字高度由原来的2.5变成20。
7、选中数字并右击选择拖动,可以改变数字位置。
以上就是小编为大家带来的cad表面粗糙度符号怎么打的全部内容,希望可以帮到大家。
